一、永磁耦合联轴（保护）器资质介绍

江苏磁谷科技股份有限公司是全国第一家致力于大转矩（1500N·m以上，最大可达480000N·m）永磁耦合联轴（保护）器应用研究和开发的公司。本永磁耦合联轴（保护）器是一款远超现有技术的超级弹性非接触同步联轴器，可广泛取代各类限矩型液力偶合器和蛇型弹簧联轴器，主要用来消除冲击载荷、隔离振动、避免安装时应力造成的零配件损坏。

该永磁耦合联轴（保护）器可广泛应用于电力、钢铁、矿山、煤炭、化工、起重、造纸、纺织、造船、水泥、航空航天等行业，诸如输送机，挖掘机，提升机，球磨机，破碎机，磨煤机，空预器，水泵，风机，堆取料机，离心机，搅拌机，注塑机，锅炉碎渣机等各种动力设备。

2017年3月，公司同步永磁耦合联轴（保护）器作为低碳新技术新装备列入《国家重点节能低碳技术推广目录》（2017年本低碳部分）第14项。

2017年8月，公司入选首批国家级绿色工厂（全国仅201家）。

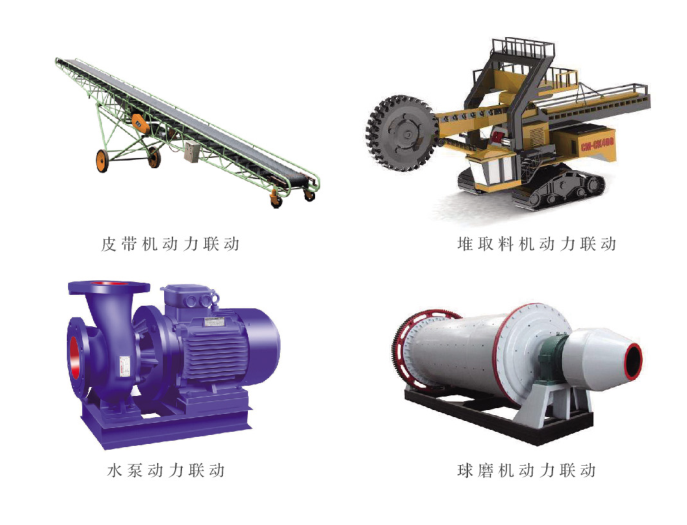

二、应用场合

三、资质证书

四、实验室介绍

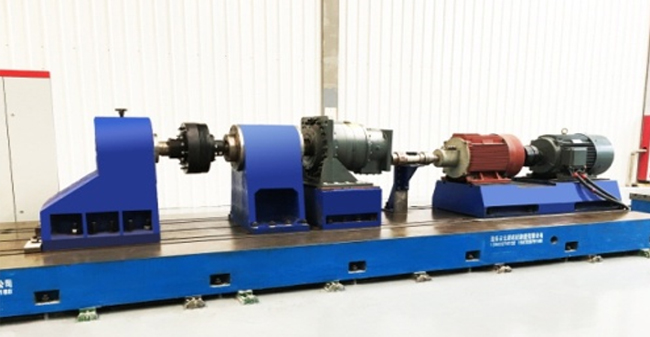

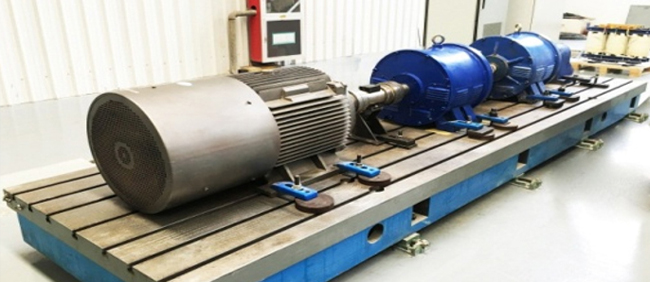

▲75kW永磁耦合（调速）器模拟负载试验台
      电动机为动力，我公司自行研制的耦合器为模拟负载。模拟负载和被测耦合调速器的电能全反馈给电动机。采用380V电制，试验对象为小型调速器。采用我公司自行研制的数据采集系统和操作控制台。

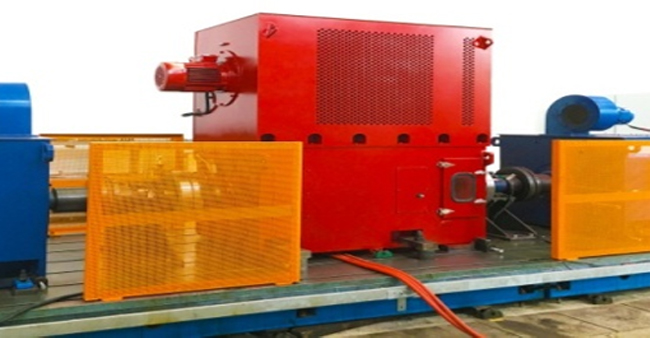

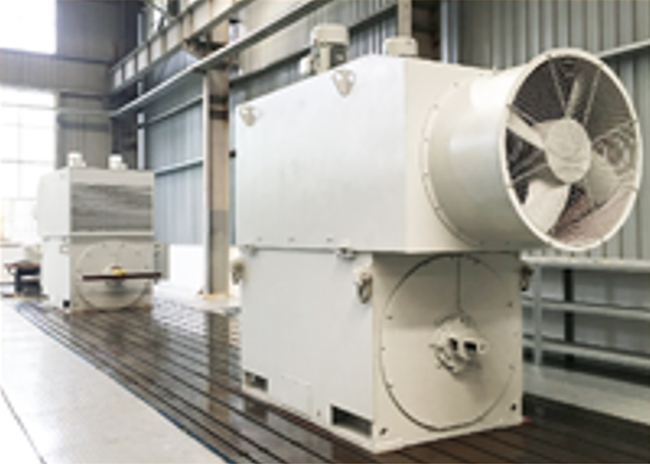

▲2500kW永磁耦合（调速）器模拟负载试验台
      异步电机为动力，同步发电机为模拟负载。发电机和永磁耦合调速器的电能全反馈给厂内供电网，不但可全功率模拟各种负载工况，而且节能环保。采用先进的数据采集系统，数据采集精度高; 完善的试验和控制软件，可任意模拟各种负载曲线。采用10kV电制，试验对象为大型调速器。

▲静转矩试验台

用于永磁耦合联轴器的测试，也可测量永磁耦合调速器的最大转矩。
      负载转矩大小可任意调节，或按照预先设定曲线自动调节。
      自动记录转矩曲线。
      最大测试转矩65kNm。

五、工作原理

通过永磁体的磁力将原动机与工作机联接起来的一种具有保护功能的新型联轴器，利用稀土永磁磁场进行磁悬浮隔空传动，同步传递转矩,可取代传统联轴器的硬（机械）联接，实现软（磁）联接。

六、性能优势

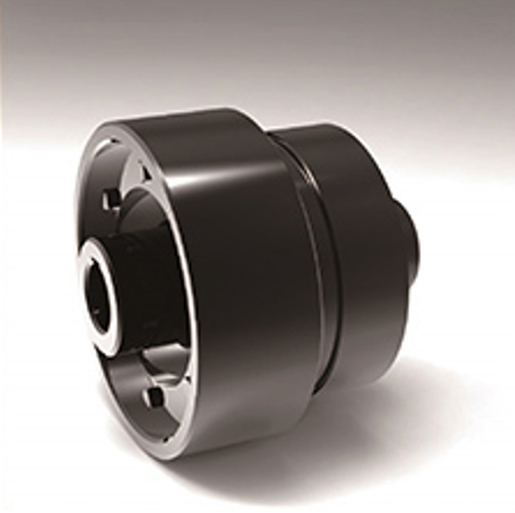

七、TYL型、TYLZ型、TYLX型永磁耦合联轴（保护）器特点

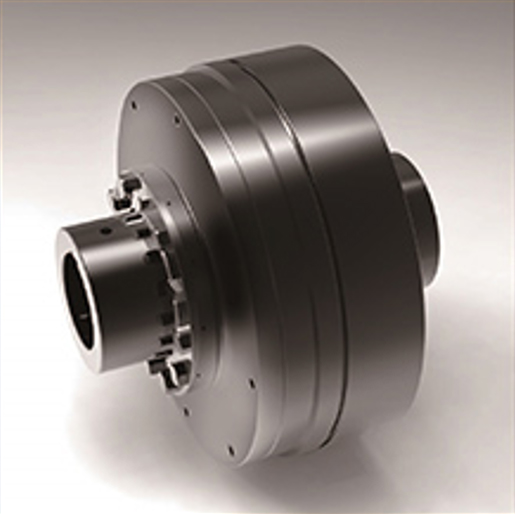

■TYL型永磁耦合联轴（保护）器作为基本型、可分为单法兰轴套与双法兰轴套两种联接方式；
      ■单法兰轴套适用于小扭矩场合，双法兰轴套适用于大扭矩场合;
      ■安装时，需要拆卸下法兰轴套，装于驱动轴或负载轴，轴向移动电机去配合联轴器孔;
      ■法兰轴套轴孔与轴采用过渡配合或间隙配合，一般采用冷装亦可采用热装方式，并配有紧定螺钉;
      ■法兰轴轴孔键槽尺寸与公差参照GB/T1095-2003;
      ■无需精确对中，安装与拆卸方便，结构紧凑、免维护。

■TYLZ型永磁耦合联轴（保护）器为带制动轮型，也可分为单法兰轴套与双法兰轴套两种联接方式;
      ■制动轮主要尺寸参照有关机械行业标准，亦可按客户要求设计;
      ■适用于频繁正反转且需制动的场合;
      ■安装步骤可参考TYL型永磁耦合联轴（保护）器。

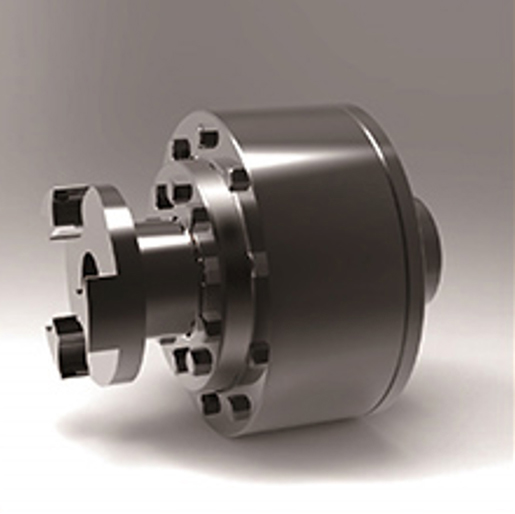

■TYLX型永磁耦合联轴（保护）器为悬臂式，其一端为梅花形半联轴器，另一端为轴孔;
      ■梅花形半联轴器主要尺寸参照有关机械行业标准，亦可按客户要求设计;
      ■适用于频繁正反转场合;
      ■安装时，需要卸下梅花形半联轴器法兰联接件，将永磁耦合器本体轴向插入电机轴，之后将梅花半联轴器装于永磁耦合器本体；
      ■空心轴套轴孔与轴采用过渡配合或间隙配合，一般采用冷装方式，并配有紧定螺钉;
      ■空心轴轴孔键槽尺寸与公差参照GB/T1095-2003:
      ■安装与拆卸方便，结构紧凑、免维护。

九、TYLZ型永磁耦合联轴器结构图及主要参数

十、TYLX型永磁耦合联轴器结构图及主要参数

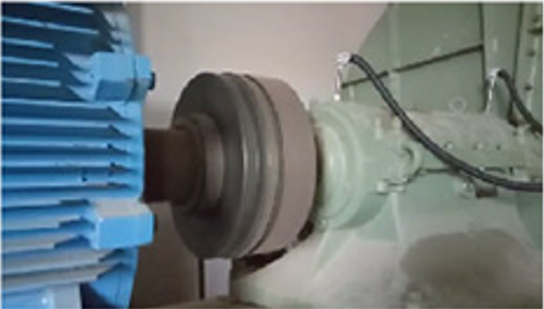

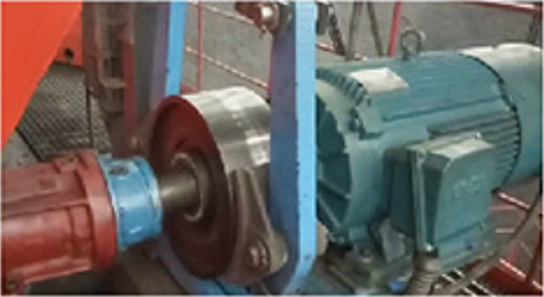

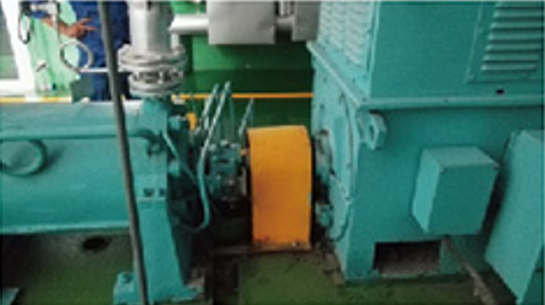

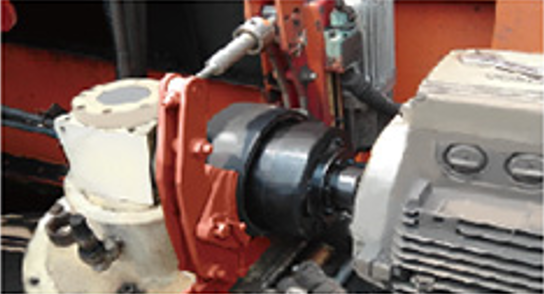

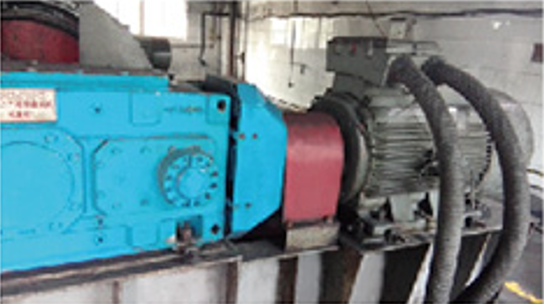

十一、用户案例

十二、联轴器业绩表（部分）
